18650リチウムイオン電池用 USB充放電器 キット2式 XT30付き

¥551

(税込) 送料込み

38
コメント

商品の説明

リチウム電池 18650用のバッテリホルダ、USB充電モジュール、5A電線 XT30コネクタのキットです。

#18650リチウム電池は、事故が多数起きています。内容を理解される方のみのご購入をお願いします。

USB充放電2組セット

リチウム電池 18650用のバッテリホルダ、USB充電モジュール、5A電線のキットです。リチウム電池充電用に各部品を購入しましたが、個数が沢山でしたので、未使用分を組み合わせで出品しました。
放電は基盤の+OUT ,ーOUTから出力されます。
USB mini端子には出力されません。
電源が入ると青色が点灯、充電中は赤色が点灯して、充電が完了すると
青色の点灯に変わります。

バッテリーホルダは、18650用ABS材質と記載があります。
コイルバネではなく正負板ばねです。
嵌合力が強めで出し入れは、きつめです。
サイズ W78mm x H22mm x D21mm
端子は基盤用で、厚さ0.3mm 幅1.6mm 長さ4mm です。(実測目安)

電線 VFF 赤/黒 2色 銅線 0.5SQ Max5A 約50cm弱です。

充放電モジュール HW-107
・充電用IC TP4056、保護用DW01A、Dual MSFET 8205A 利用
・入力 電圧 5.0V (microUSB) 1.1A程度
・出力 リチウム電池 1セル 2.5V以上
予備用のモジュールが必要であれば1でおつけします。
コメントお願いします。

XT30コネクタ 15A

回路図はありませんが、Amazon、YouTubeで紹介されていますので参考にされると良いと思います。

実際に作ってみたところ、充電電流が1A前後あり、TP4056の発熱がかなりありました。温度を測定していませんが、熱くてさわれないぐらいでしたので、TP4056の2PinにつながっているR3のProg抵抗(面実装)1.2KΩを交換して2.2kΩと0.5A程度まで下げましたが、やはりかなり温度が上がります。電池の温度管理は行なっていないモジュールですので、充電中は目を離せないなーと思っています。
放電電圧は2.5Vでカットされます。電流は、2A以下で使うのが無難と思います。

#18650
#リチウムイオン電池
#TP4056
#XT30

商品の情報

カテゴリーハンドメイド > 素材/材料 > その他
商品の状態新品、未使用
551円18650リチウムイオン電池用 USB充放電器 キット2式 XT30付きハンドメイド素材/材料車
2023年最新】TP4056の人気アイテム - メルカリ

2023年最新】TP4056の人気アイテム - メルカリ


18650リチウムイオン電池用 USB-C充放電器 キット XT30付き

18650リチウムイオン電池用 USB-C充放電器 キット XT30付き


18650リチウムイオン電池用 USB充電器 キット2式 XT30付き

18650リチウムイオン電池用 USB充電器 キット2式 XT30付き


18650リチウムイオン電池用 USB充電器 キット2式 XT30付き

18650リチウムイオン電池用 USB充電器 キット2式 XT30付き


18650リチウムイオン電池用 USB充電器 キット2式 XT30付き

18650リチウムイオン電池用 USB充電器 キット2式 XT30付き


18650リチウムイオン電池用 USB充電器 キット2式 XT30付き

18650リチウムイオン電池用 USB充電器 キット2式 XT30付き


18650リチウムイオン電池用 USB充電器 キット2式 XT30付き

18650リチウムイオン電池用 USB充電器 キット2式 XT30付き


楽天市場】18650リチウムイオン電池+専用USB充電器セット USBケーブル

楽天市場】18650リチウムイオン電池+専用USB充電器セット USBケーブル


18650リチウムイオン電池用 USB充電器 キット2式 XT30付き

18650リチウムイオン電池用 USB充電器 キット2式 XT30付き


【BLACKWOLF(ブラックウルフ)】急速充電器クレードルLi-2500QC/5V2A  18650リチウムイオンバッテリー充電器(2本用)スプリング端子純金めっき マイクロUSBケーブル 過充電・過放電防止 充電状況ランプ表示

【BLACKWOLF(ブラックウルフ)】急速充電器クレードルLi-2500QC/5V2A 18650リチウムイオンバッテリー充電器(2本用)スプリング端子純金めっき マイクロUSBケーブル 過充電・過放電防止 充電状況ランプ表示


18650リチウムイオン電池用 USB充電器 キット2式 XT30付き

18650リチウムイオン電池用 USB充電器 キット2式 XT30付き


18650リチウムイオン電池用 USB充電器 キット2式 XT30付き

18650リチウムイオン電池用 USB充電器 キット2式 XT30付き


遠隔操作車両用リチウムイオン電池,飛行機,車,ボート,おもちゃ用の充電

遠隔操作車両用リチウムイオン電池,飛行機,車,ボート,おもちゃ用の充電


遠隔操作車両用リチウムイオン電池,飛行機,車,ボート,おもちゃ用の充電

遠隔操作車両用リチウムイオン電池,飛行機,車,ボート,おもちゃ用の充電

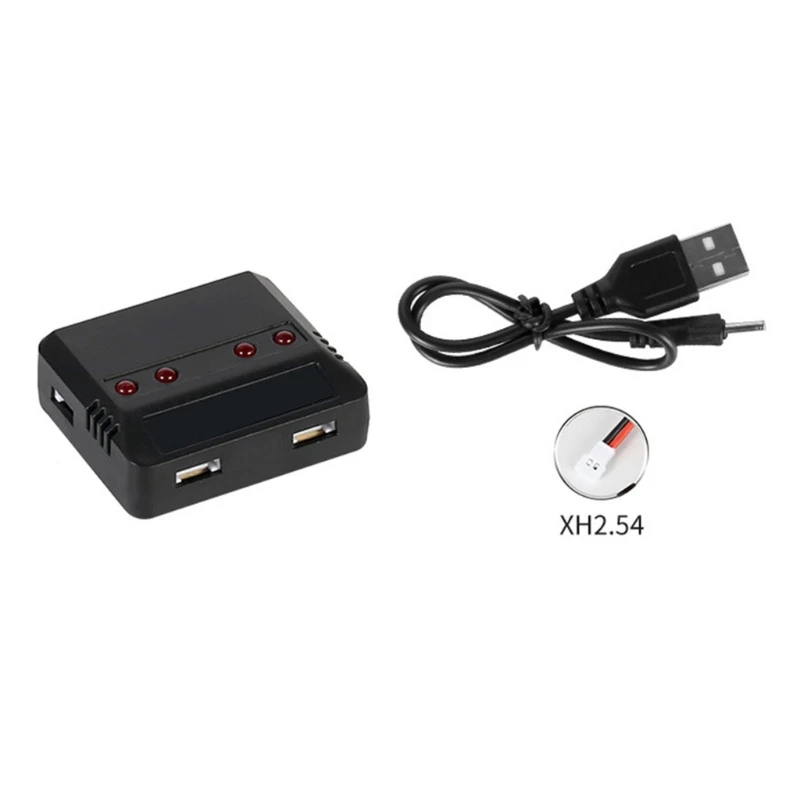

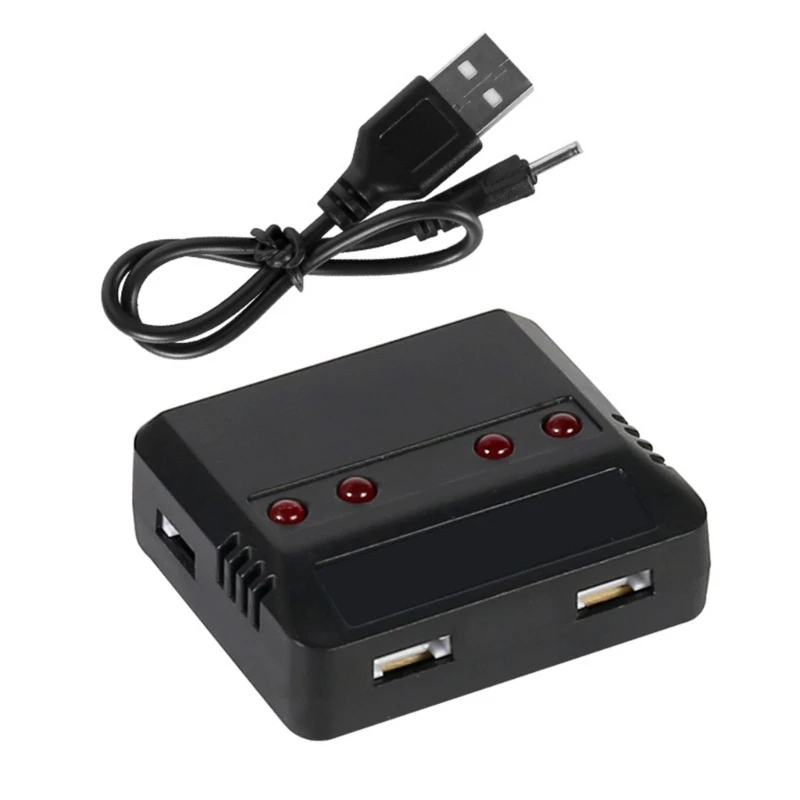

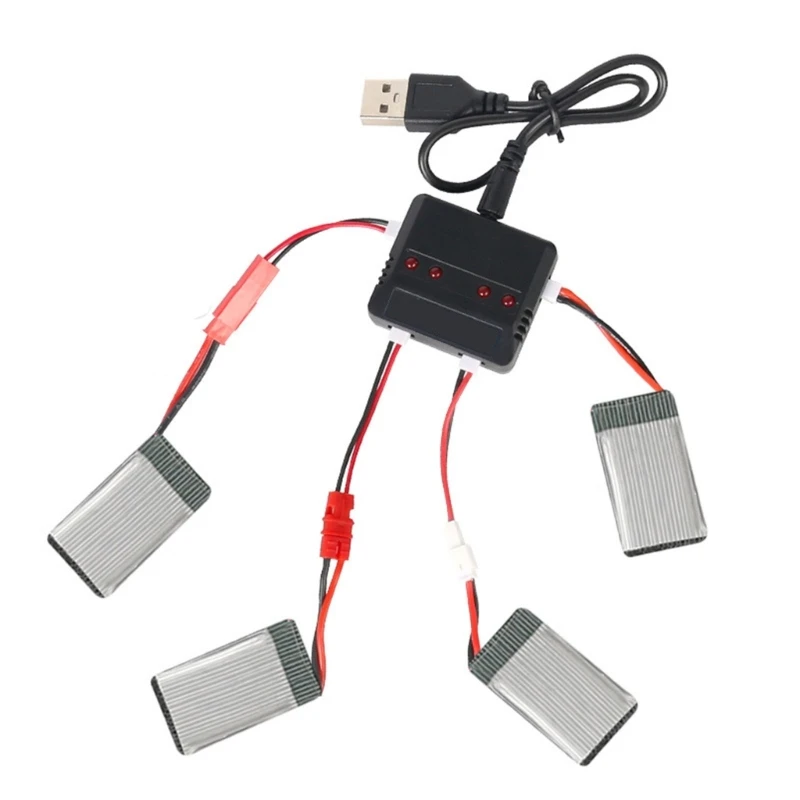

3.7vリポ4 1 usb充電器でE010 H31 X4 syma X5SW X5C X5HW K1KF _

3.7vリポ4 1 usb充電器でE010 H31 X4 syma X5SW X5C X5HW K1KF _


Amazon | 18650充電器 電池充電器 リチウム充電器 急速充電器 電池保護

Amazon | 18650充電器 電池充電器 リチウム充電器 急速充電器 電池保護


Amazon | 18650充電器 電池充電器 リチウム充電器 急速充電器 電池保護

Amazon | 18650充電器 電池充電器 リチウム充電器 急速充電器 電池保護


Amazon | 18650充電器 電池充電器 リチウム充電器 急速充電器 電池保護

Amazon | 18650充電器 電池充電器 リチウム充電器 急速充電器 電池保護


遠隔操作車両用リチウムイオン電池,飛行機,車,ボート,おもちゃ用の

遠隔操作車両用リチウムイオン電池,飛行機,車,ボート,おもちゃ用の


リチウム電池充電ボード LiPo Li-ionバッテリー充電器 18650マイクロMPPT過電圧保護付き ソーラー充電モジュール 1A 4.2V  3.7V(With Pin)

リチウム電池充電ボード LiPo Li-ionバッテリー充電器 18650マイクロMPPT過電圧保護付き ソーラー充電モジュール 1A 4.2V 3.7V(With Pin)


Amazon | 18650充電器 電池充電器 リチウム充電器 急速充電器 電池保護

Amazon | 18650充電器 電池充電器 リチウム充電器 急速充電器 電池保護


2023年最新】18650 リチウム イオン 充 電池の人気アイテム - メルカリ

2023年最新】18650 リチウム イオン 充 電池の人気アイテム - メルカリ

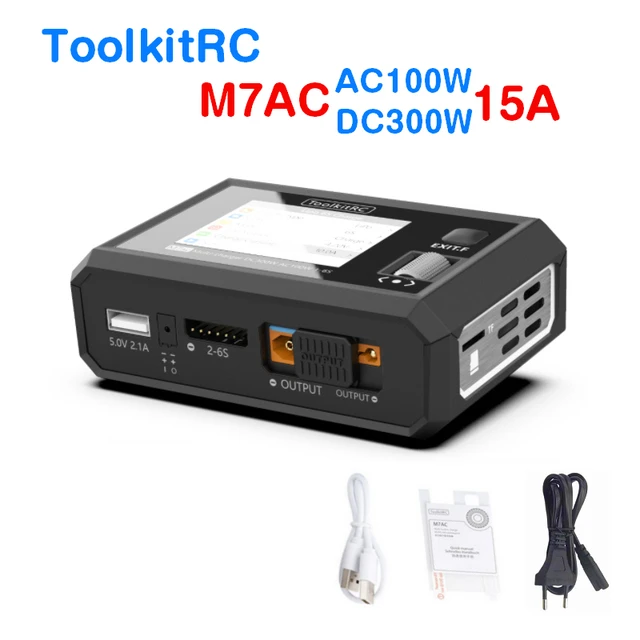

ツールキットrc m7ac 100w ac/300w dc入力xt60 xt30出力,多機能

ツールキットrc m7ac 100w ac/300w dc入力xt60 xt30出力,多機能


Amazon | 18650充電器 電池充電器 リチウム充電器 急速充電器 電池保護

Amazon | 18650充電器 電池充電器 リチウム充電器 急速充電器 電池保護


3.7vリポ4 1 usb充電器でE010 H31 X4 syma X5SW X5C X5HW K1KF _

3.7vリポ4 1 usb充電器でE010 H31 X4 syma X5SW X5C X5HW K1KF _


Ud1601 ud1602 sg16003 sg1604 1: 16 4wd用7.4v 1500mahバッテリー

Ud1601 ud1602 sg16003 sg1604 1: 16 4wd用7.4v 1500mahバッテリー


リチウム電池充電ボード LiPo Li-ionバッテリー充電器 18650マイクロMPPT過電圧保護付き ソーラー充電モジュール 1A 4.2V  3.7V(With Pin)

リチウム電池充電ボード LiPo Li-ionバッテリー充電器 18650マイクロMPPT過電圧保護付き ソーラー充電モジュール 1A 4.2V 3.7V(With Pin)


18650 充電器の通販・価格比較 - 価格.com

18650 充電器の通販・価格比較 - 価格.com


3.7vリポ4 1 usb充電器でE010 H31 X4 syma X5SW X5C X5HW K1KF _

3.7vリポ4 1 usb充電器でE010 H31 X4 syma X5SW X5C X5HW K1KF _


18650 充電器の通販・価格比較 - 価格.com

18650 充電器の通販・価格比較 - 価格.com

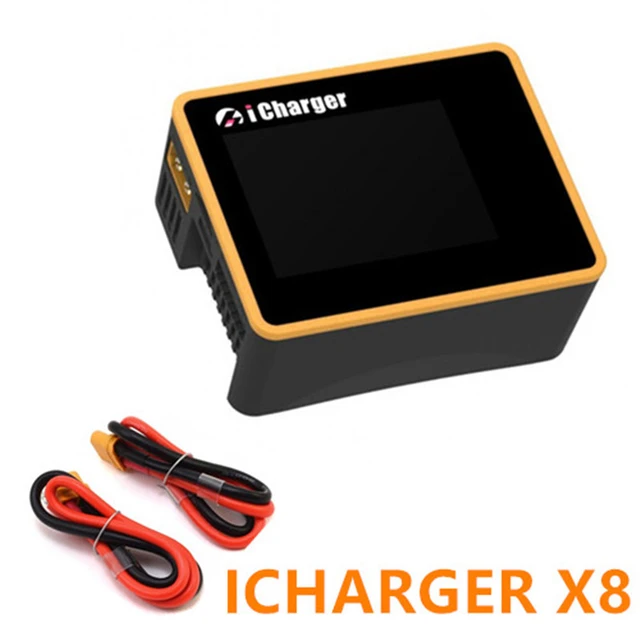

新着! Icharger-スマートバッテリー充電器x81-8 s lipo/lilo/life/lihv

新着! Icharger-スマートバッテリー充電器x81-8 s lipo/lilo/life/lihv


18650 充電器の通販・価格比較 - 価格.com

18650 充電器の通販・価格比較 - 価格.com


2023年最新】18650リチウムイオン電池の人気アイテム - メルカリ

2023年最新】18650リチウムイオン電池の人気アイテム - メルカリ


3.7vリポ4 1 usb充電器でE010 H31 X4 syma X5SW X5C X5HW K1KF _

3.7vリポ4 1 usb充電器でE010 H31 X4 syma X5SW X5C X5HW K1KF _


18650 充電器の通販・価格比較 - 価格.com

18650 充電器の通販・価格比較 - 価格.com


Amazon | リチウム電池充電ボード LiPo Li-ionバッテリー充電器 18650

Amazon | リチウム電池充電ボード LiPo Li-ionバッテリー充電器 18650

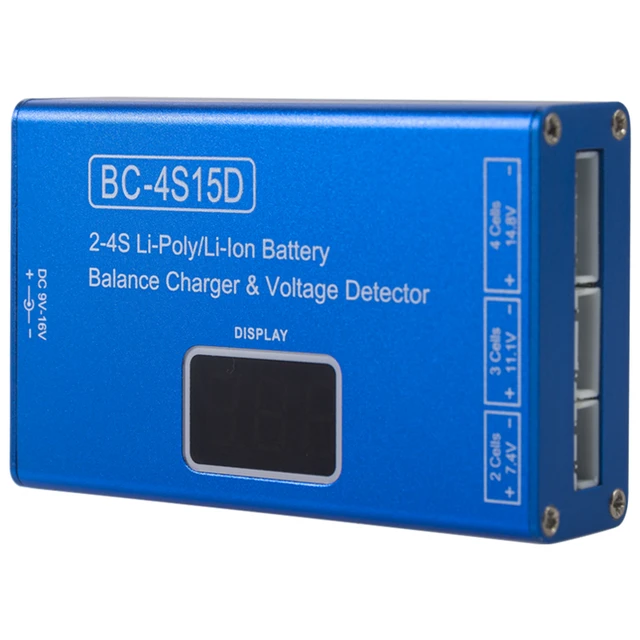

2〜4秒のバッテリーバランス充電器,BC-4S15D,rc fpvクワッドコプター用

2〜4秒のバッテリーバランス充電器,BC-4S15D,rc fpvクワッドコプター用

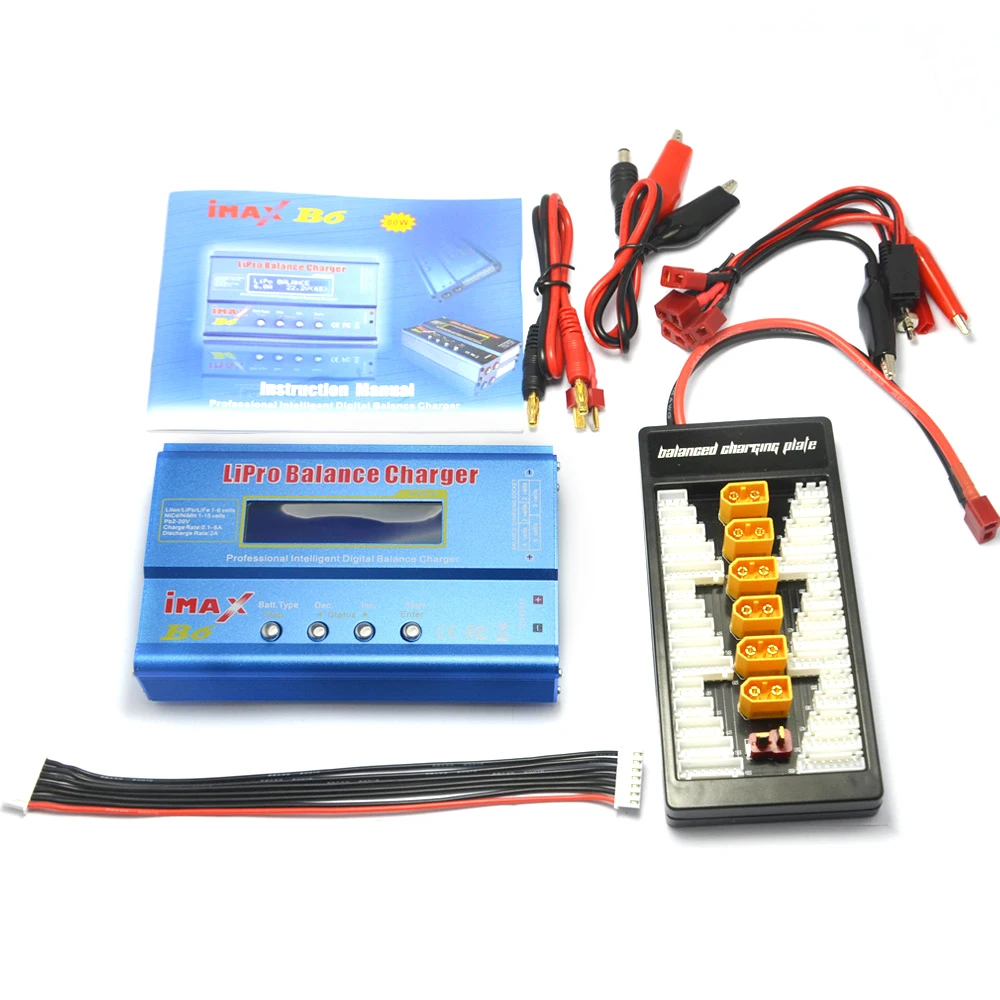

HTRC iMAX B6 80 ワットバッテリー充電器 XT60 パラレル充電ボード 2
